Dans un monde où la sécurité électrique est primordiale, le choix d’un disjoncteur ne doit pas être négligé. Parmi les nombreux critères de sélection, la courbe de déclenchement joue un rôle fondamental. La distinction entre les disjoncteurs courbe C et courbe D peut sembler technique, mais elle a des implications directes sur la sécurité et l’efficacité de vos installations. Comprendre ces nuances peut vous aider à faire un choix éclairé pour vos systèmes électriques. Voici un aperçu détaillé de ces deux types de disjoncteurs et des conseils pour choisir le bon.
La fonction d’un disjoncteur
Le disjoncteur a pour principale mission de protéger les circuits électriques contre les surcharges et les courts-circuits. Ce dispositif interrompt automatiquement le courant électrique si des anomalies sont détectées. Bien que son fonctionnement puisse sembler simple, la sélection du type approprié de disjoncteur nécessite une compréhension plus approfondie des caractéristiques techniques, notamment les courbes de déclenchement.
Les courbes de déclenchement : une introduction essentielle
Les courbes de déclenchement montrent comment un disjoncteur réagit aux courants élevés et de très courte durée. Elles varient généralement entre les types B, C et D. Chaque courbe est adaptée à des utilisations spécifiques, influençant donc directement la protection d’un circuit. En particulier, les courbes C et D sont souvent rencontrées dans les installations résidentielles et industrielles.

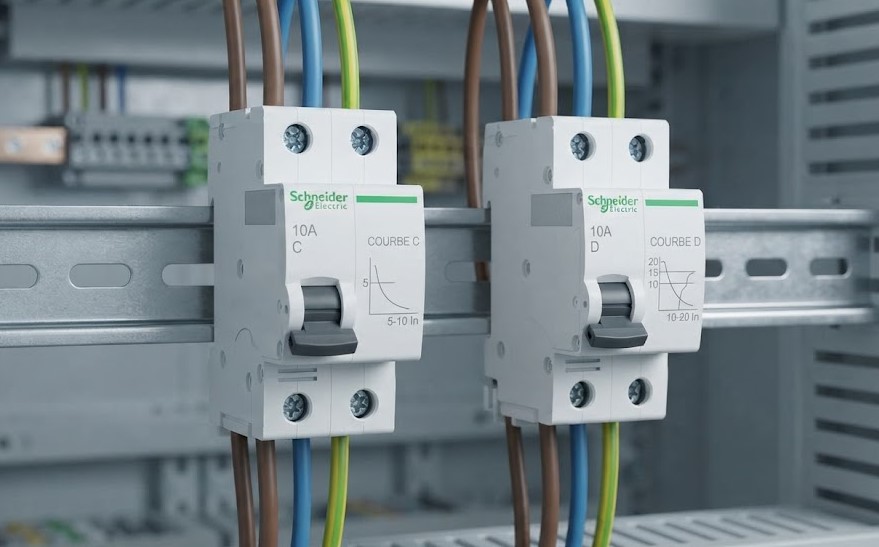

Focus sur les courbes C et D
Comprendre les différences entre les courbes C et D permet d’améliorer considérablement la sécurité de toute installation. Ces courbes se distinguent principalement par leur seuil de déclenchement magnétique.
| Type de Courbe | Seuil de Déclenchement | Utilisation Typique |
|---|---|---|
| Courbe C | 5 à 10 x In | Résidentiel, appareils standards |
| Courbe D | 10 à 14 x In | Industriel, moteurs puissants |
Les caractéristiques de la courbe C
La courbe C est principalement utilisée dans le secteur résidentiel. Elle convient aux appareils électroménagers et à l’éclairage. En général, elle est capable de tolérer des pointes de courant modérées, ce qui évite des déclenchements intempestifs lors de l’utilisation d’appareils courants.
Les spécificités de la courbe D
La courbe D, quant à elle, est adaptée à des environnements où des courants d’appel élevés se produisent, tels que les moteurs industriels. Cette courbe permet aux disjoncteurs de réagir moins agressivement aux pics temporaires, protégeant ainsi les appareils sensibles liés à des démarrages de moteur, par exemple.
Normes et sécurité électrique
La norme NF EN 60898-1 encadre les valeurs de déclenchement des disjoncteurs. Elle définit des seuils rigoureux pour éviter tout déclenchement inapproprié. Ces régulations garantissent une protection équivalente et fiable sur diverses applications de sécurité électrique.
Importance d’une analyse individuelle
Avant d’installer un disjoncteur, il faut analyser les caractéristiques de vos équipements. Pour un moteur triphasé, par exemple, opter pour une courbe D s’avère judicieux. En revanche, pour une prise domestique, la courbe C est généralement suffisante.
Choix entre C et D : ce qu’il faut retenir
Lors du choix entre une courbe C et D, plusieurs critères doivent être pris en compte. Évaluer le courant d’appel, la sélectivité requise, et le type d’appareils alimentés sont autant d’éléments à considérer. En effet, un disjoncteur mal adapté peut compromettre non seulement la sécurité, mais également la performance de votre installation électrique.
- 🔌 Identifiez vos besoins en équipement avant d’installer un disjoncteur.
- ⚡ Privilégiez une courbe appropriée selon l’usage de vos appareils.
- 🛠️ N’hésitez pas à faire appel à un professionnel pour le dimensionnement adéquat.
En vous familiarisant avec les courbes de déclenchement, vous serez mieux préparé à assurer la sécurité de votre installation électrique, tout en optimisant son fonctionnement. Choisir entre une courbe C et une courbe D ne relève pas du hasard : cela dépend directement de la nature de vos charges, des courants de démarrage de vos équipements et de la configuration de votre tableau divisionnaire ou général.
Une mauvaise appréciation de ces paramètres peut entraîner des déclenchements intempestifs ou, pire, une protection insuffisante des conducteurs en cas de surcharge. Pour éviter tout risque d’erreur et garantir la conformité de vos équipements aux normes en vigueur, confiez l’analyse et la mise en œuvre de votre protection électrique à un électricien qualifié. Son expertise vous assurera une installation parfaitement dimensionnée, fiable et sécurisée sur le long terme. Misez sur les prestations de Navelec pour réaliser avec rigueur vos travaux d’électricité générale.
