Un bâtiment ne repose jamais sur un sol parfaitement immobile. Sous son poids, le terrain se déforme, tandis que la structure redistribue les efforts vers ses appuis. L’interaction sol-structure étudie ces échanges pour mieux prévoir les tassements, les vibrations et la stabilité d’un ouvrage. Elle relie la mécanique des sols au calcul des structures, dès la conception des fondations. Cette approche aide les ingénieurs à choisir des solutions adaptées aux conditions réelles du site.
Interaction sol-structure : comprendre les échanges entre le terrain et l’ouvrage
Pour évaluer correctement un projet, les ingénieurs examinent les réactions du sol et celles de la construction dans un même raisonnement. La nature du terrain influence les déplacements de la structure, qui modifie en retour les contraintes transmises aux couches profondes.
Du transfert de charges aux déformations du terrain
Les poteaux, les murs et les planchers acheminent les charges jusqu’aux fondations. Celles-ci les répartissent dans le terrain selon leur forme, leur profondeur et leur rigidité. La portance indique la capacité du sol à supporter ces efforts sans rupture.
La distribution des contraintes n’est pas uniforme. Une semelle isolée sollicite une zone limitée, tandis qu’un radier répartit les charges sous une partie importante du bâtiment. Des pieux transmettent une part des efforts vers des couches plus résistantes, lorsque les terrains superficiels ne conviennent pas.
Le terrain se comprime sous les charges, parfois de façon inégale. Un tassement différentiel peut provoquer des fissures, des déformations ou des difficultés de fonctionnement pour les équipements. L’analyse prend en compte la nature des couches, leur épaisseur, leur teneur en eau et leur comportement mécanique.
Les facteurs qui modifient le comportement des sols
Le choix d’un modèle dépend du terrain, des fondations et des sollicitations prévues. Les résultats d’une étude géotechnique orientent cette analyse, mais ils doivent être interprétés avec le fonctionnement de la structure.
La nature du terrain et les conditions du site
Les sols granulaires, comme les sables et les graviers, ne réagissent pas comme les argiles. Leur réponse varie avec la compacité, l’humidité, la stratification et la présence d’une nappe. Les remblais anciens ou hétérogènes demandent une attention particulière, car leurs propriétés peuvent varier à courte distance.

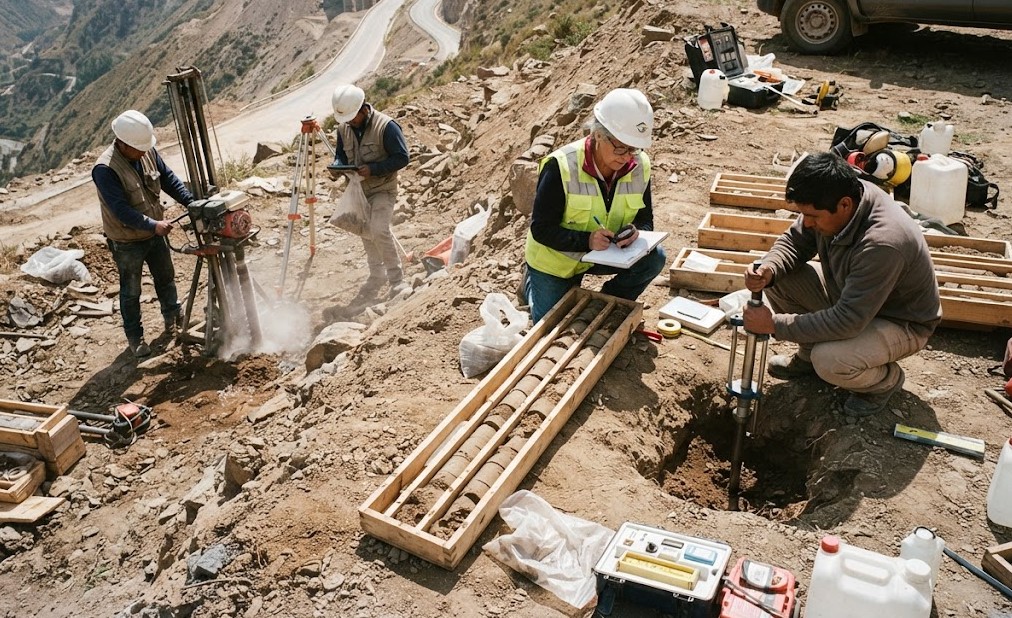

Une reconnaissance géotechnique menée par des experts, comme ceux de l’entreprise Geocivil, permet de décrire les couches et d’estimer leurs paramètres. Les sondages, les essais in situ et les prélèvements en laboratoire éclairent la mécanique des sols. Leur nombre et leur emplacement doivent correspondre à la taille et à la complexité du projet.
Les charges, la géométrie et les conditions d’exploitation
Le poids propre n’est qu’une partie des actions à considérer. Les équipements, l’usage des locaux, les variations thermiques et les travaux voisins influencent également la réponse de l’ensemble. La proximité d’un bâtiment existant peut modifier les contraintes et les mouvements du terrain.
Les sollicitations dynamiques ajoutent une autre dimension. Les séismes, les machines vibrantes et certains trafics transmettent des vibrations au terrain. La dynamique des structures étudie alors les effets combinés de la masse, de la rigidité et de l’amortissement du sol.
Modélisation numérique : représenter les interactions pour dimensionner
Les méthodes de calcul traduisent les caractéristiques du terrain et de la construction en paramètres utilisables. Le niveau de détail doit rester cohérent avec les données disponibles et les enjeux du projet.
Des modèles simplifiés aux analyses avancées
Une approche simplifiée représente le sol par des ressorts associés aux fondations. Elle facilite l’intégration des déformations dans un calcul de structure, mais réduit la représentation des variations spatiales. Une modélisation plus poussée peut représenter plusieurs couches et leurs propriétés distinctes.
La modélisation numérique par éléments finis permet d’étudier des géométries complexes et des interactions entre plusieurs ouvrages géotechniques. Les calculs peuvent analyser des phases de construction, des excavations ou des sollicitations sismiques. Leur fiabilité dépend toutefois des hypothèses retenues et de la qualité des données d’entrée.
Le tableau ci-dessous présente les principales approches et leurs usages courants. Le choix final relève de l’ingénieur, qui l’adapte au projet et aux incertitudes du site.
| Approche | Usage fréquent | Point de vigilance |
|---|---|---|
| 🟢 Ressorts équivalents | Calcul courant des fondations | Représentation simplifiée du sol |
| 🟠 Modèle continu | Couches, excavations et ouvrages proches | Paramètres géotechniques à justifier |
| 🔵 Analyse dynamique | Séismes et vibrations | Amortissement et conditions aux limites |
Une conception fiable grâce à une démarche coordonnée
L’analyse gagne en pertinence lorsque géotechniciens et ingénieurs structure échangent dès les premières étapes. Les hypothèses de calcul, les charges et les niveaux de déformation admissibles doivent être compatibles.
Les vérifications à intégrer au projet
Les concepteurs évaluent la stabilité des fondations, les déplacements prévus et les effets sur les ouvrages voisins. Ils vérifient également les phases provisoires, notamment pendant les terrassements. Une modification du phasage peut changer les sollicitations appliquées au terrain.
Pour structurer l’étude, les équipes peuvent suivre les étapes suivantes :
- 🧭 Caractériser le site : réunissez les données géologiques, hydrogéologiques et géotechniques disponibles.
- 🏗️ Définir les charges : transmettez les efforts issus du calcul de la structure.
- 📐 Choisir le modèle : adaptez sa complexité aux enjeux et aux paramètres mesurés.
- 🔎 Contrôler les résultats : comparez les tassements et les contraintes aux critères du projet.
- 🤝 Coordonner les disciplines : actualisez les hypothèses lorsque la conception évolue.
Pourquoi les hypothèses doivent-elles rester traçables ?
Un calcul ne supprime pas l’incertitude liée aux variations naturelles du sous-sol. Les ingénieurs doivent expliquer les paramètres retenus, les limites du modèle et les scénarios examinés. Cette traçabilité facilite les ajustements si les reconnaissances révèlent des conditions différentes.
La surveillance du chantier peut compléter l’étude, notamment pour les excavations sensibles ou les projets proches d’ouvrages existants. Des mesures de déplacement permettent alors de comparer le comportement observé aux prévisions. Une conception robuste associe données fiables, modèles adaptés et suivi proportionné aux risques.
