Lever un IPN lourd pour créer une ouverture dans un mur porteur ne s’improvise pas. Le poids de la poutre, l’accès au logement et la reprise des charges déterminent les moyens de levage.
Avant toute intervention, un ingénieur structure définit le profil, les appuis et la méthode d’exécution. L’entreprise organise ensuite l’étaiement, le transport et la mise en place, avec une attention constante à la sécurité du chantier.
Lever un IPN lourd : anticiper les contraintes avant le chantier
La manutention commence bien avant l’arrivée de la poutre. Il faut connaître son poids et ses dimensions, mais aussi vérifier le trajet entre le camion et l’ouverture. Un couloir étroit, un escalier, un étage élevé ou une cour inaccessible peuvent changer entièrement l’organisation.
Évaluer le poids et choisir le matériel de levage
Le bureau d’études structure indique le profilé adapté aux charges et à la portée. Un IPN, un HEA ou un HEB ne présentent pas les mêmes dimensions ni les mêmes caractéristiques. Le poids exact dépend de la section et de la longueur retenues : l’entreprise doit le confirmer auprès du fournisseur avant de sélectionner son matériel.
Selon la configuration, l’opération peut nécessiter un palan, un portique, une grue auxiliaire ou une grue de chantier. Le choix tient compte de la capacité de levage à la portée réellement nécessaire. Une grue peut soulever une charge importante à proximité, mais sa capacité diminue lorsque le bras doit s’allonger.
Préparer l’ouverture de mur et la zone de manutention
Une fois le matériel défini, l’entreprise organise l’espace et sécurise les zones de circulation. Cette préparation protège les occupants, les intervenants et les éléments du bâtiment pendant le levage lourd.
Vérifier les accès, les appuis et l’étaiement
L’accès doit permettre d’acheminer le profilé sans heurter les murs, les réseaux ou les menuiseries. Si la poutre arrive par une façade, il faut vérifier la possibilité d’installer la grue et de baliser son périmètre. En intérieur, un portique ou un dispositif de manutention spécifique peut être préférable.
Avant de découper la maçonnerie, l’étaiement reprend temporairement les charges du plancher ou des niveaux supérieurs. Le bureau d’études ou l’entreprise définit son implantation selon la configuration réelle. Les étais doivent reposer sur des supports capables de transmettre les efforts, sans endommager un sol fragile.
- 📐 Le cheminement : mesurez les passages, les hauteurs et les zones de rotation.
- 🏗️ Le moyen de levage : faites confirmer sa capacité pour le poids et la portée prévus.
- 🛡️ La zone de travail : interdisez l’accès sous la charge et balisez les abords.
- 🧱 Les appuis : vérifiez leur résistance avant la pose de la poutre métallique.
Poser la poutre métallique sans improviser le levage
Le levage suit un plan établi par les professionnels, avec des points de prise adaptés au profilé. Les accessoires doivent être compatibles avec la charge et contrôlés avant usage. Personne ne doit se placer sous une poutre suspendue ni tenter de corriger seul son équilibre.
Coordonner le levage et la pose sur les appuis

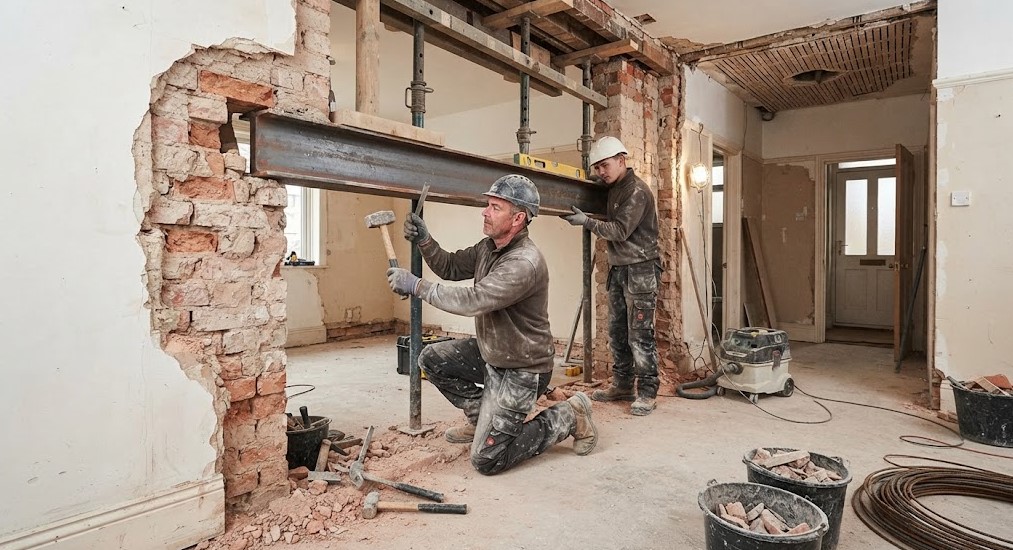

L’équipe prépare la saignée et les zones d’appui conformément aux plans. Le chef de manœuvre coordonne les gestes et communique avec le conducteur de l’appareil. Une progression lente permet de contrôler l’orientation de la poutre avant son positionnement, sans solliciter brutalement la maçonnerie.
Les appuis doivent être dimensionnés selon la note de calcul, et non choisis d’après une valeur standard. Une maçonnerie ancienne ou fragilisée peut nécessiter des dés, des sommiers ou un autre renforcement structurel. La poutre est calée et scellée avec les produits prévus par les documents d’exécution.
| Étape | Vérification à prévoir | Point de vigilance |
|---|---|---|
| Préparation | Accès et zone de grutage | 🚧 Circulation sécurisée |
| Étaiement | Position et supports | 🛡️ Charges bien reprises |
| Levage | Élingues et manœuvre | 🏗️ Aucun passage sous la charge |
| Pose | Niveau et longueur d’appui | 📐 Respect des plans |
Contrôler la structure porteuse après la mise en place
La poutre ne doit pas être considérée comme opérationnelle dès qu’elle repose dans son logement. Le scellement doit atteindre la résistance prescrite avant que l’étaiement soit retiré. Le délai dépend du produit employé, de la température et des indications techniques.
Vérifier les appuis, le niveau et les finitions
Avant la dépose des étais, l’entreprise vérifie le niveau, l’assise et l’absence de désordre inhabituel. Des fissures nouvelles, un écrasement local ou un déplacement exigent un arrêt et un avis technique. Il faut conserver les plans d’exécution et les informations sur les matériaux utilisés.
Les finitions viennent après la validation de la reprise des charges. Un coffrage ou un habillage peut masquer la poutre, mais il ne doit pas empêcher les contrôles nécessaires. Dans une copropriété, le propriétaire doit également respecter les autorisations obtenues et les prescriptions applicables aux travaux touchant la structure commune.
Pour comparer les devis, demandez le détail de l’étude, de l’étaiement, du levage, des appuis et du scellement. Vérifiez aussi les assurances de l’entreprise et les responsabilités prévues pour chaque étape. La sécurité repose sur une conception validée et une manutention préparée, jamais sur la seule puissance de la grue.
